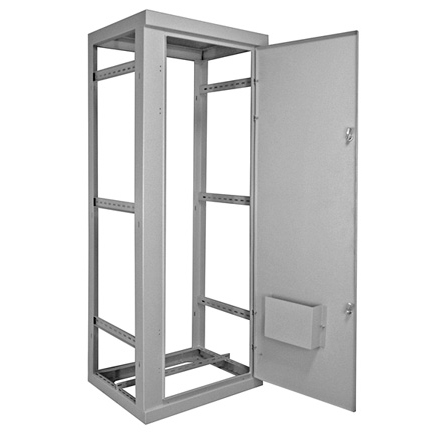

Корпус распределительного щита (ЩО-70)

• Предназначен для комплектования распределительных устройств напряжением 380/220В трехфазного переменного тока частотой 50Гц, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

Пример маркировки — ЩО-70 (П) (2200х800х600):
• Корпус распределительного шита серии – ЩО-70;
• модификация – (П);
• высота – 2200 мм;
• ширина – 800 мм;
• глубина – 600 мм.

Комплектность:
• каркас;
• дверь;
• панель верхняя;
• карман для документации (кроме корпусов шириной 300 и 400 мм);
• замки;
• проводник заземления;
• наклейки («Заземление», «Опасность поражения электрическим током»);
• паспорт.

• Шкафы представляют собой конструкцию из сложных профилей. На цельносварной каркас навешивается дверь, имеется возможность установки боковых и задних панелей. Шкаф обладает отличной жесткостью и прочностью на все виды нагрузок. Имеется возможность объединения корпусов ЩО-70 в блоки. Эстетичность внешнего вида и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением поксидно-полиэфирного покрытия.


Панель монтажная:
• толщина металла – 2.0 мм;
• тип покрытия – без лакокрасочного покрытия (при изготовлении из оцинкованного металла) или порошковое эпоксидно-полиэфирное (при изготовлении из черного металла);
• (высота рабочей поверхности панели в мм) х (ширина шкафа, куда может устанавливаться панель).

Швеллер перфорированный:
• толщина металла – 2.0 мм;
• тип покрытия – без лакокрасочного покрытия (при изготовлении из оцинкованного металла) или порошковое эпоксидно-полиэфирное (при изготовлении из черного металла);
• (высота швеллера, в мм) х (размер короткой полки швеллера в мм) (L=длина швеллера, в мм).

Панель боковая:
• толщина металла – 1.5 мм;
• тип покрытия – порошковое эпоксидно-полиэфирное.

Уголок перфорированный:
• толщина металла – 2.0 мм;
• тип покрытия – без лакокрасочного покрытия (при изготовлении из оцинкованного металла) или порошковое эпоксидно-полиэфирное (при изготовлении из черного металла).
