Блоки управления

Блок управления асинхронным электродвигателем нерегулируемый нереверсивный (БНН).
Блок управления асинхронным электродвигателем нерегулируемый реверсивный (БНР) .
Блок управления асинхронным электродвигателем с пуском двигателя методом звезда-треугольник (БТЗ).
Блок автоматического ввода резерва (БАВР).

• Блоки рассчитаны для управления электродвигателями с номинальным током статора до 100А, при напряжении 380В переменного тока частотой 50 Гц.

Аппаратный состав.
В блоках в основном применяются отечественное оборудование:
• Автоматические выключатели типов АЕ1031, АЕ2036, АЕ2046, АЕ2056, ВА57-35;
• Магнитные пускатели типа ПМЛ1100…ПМЛ4100, ПМЛ1501…ПМЛ4500, ПМ12-100;
• Тепловые реле типа РТЛ, РТТ.
По требованию заказчика шкафы могут комплектоваться аппаратурой фирм ABB, Schneider, ИЭК и других.


Блоки управления, входящие в состав щита ЩУ-ЧЭ, можно разделить на три функциональные группы:
1. Блоки управления агрегатами (насосами, вентиляторами, задвижками). Блоки предназначены  непосредственно  для  управления  агрегатами  и  содержат  всю необходимую пускозащитную аппаратуру (автоматический выключатель, магнитный пускатель, тепловое реле). Блок устанавливается для каждого агрегата. К этим блокам относятся блоки БНН, БНР, БРП, БТЗ. Блоки БНН, БНР, БТЗ работают автономно, блок БРП требует подключения к блоку регулирования БПЧ. Блоки могут управлять агрегатом как в местном режиме (кнопками на лицевой панели или на выносном кнопочном посте), так и в дистанционном (автоматическом) режиме под управлением системы автоматизации теплового пункта (система автоматизации подключается к клеммнику цепей  управления  блока). Выбор  режима  управления  осуществляется переключателем на лицевой панели блока. Включение агрегата показывается лампой на лицевой панели.

2. Блок  регулирования — блок  БПЧ. Этот блок  предназначен  для  регулирования частоты вращения электродвигателей. Блок содержит электронный регулирующий прибор – преобразователь частоты,  силовую  коммутационную  аппаратуру  и логическое устройство, управляющее работой преобразователя частоты и магнитных пускателей, а также осуществляющие контроль за исправностью преобразователя.
Блок БПЧ работает совместно с блоками БРП. Блок регулирования  устанавливается один на группу насосных агрегатов. Блок обеспечивает работу насосного агрегата как в регулируемом режиме, так и в режиме прямого подключение к сети. Выбор режима производится как вручную переключателем на лицевой панели, так и автоматически при неисправности прибора регулирования. Режим работы агрегата отображается лампами на лицевой панели блока. Блоки регулирования не соединяются с системой автоматизации теплового пункта, все управляющие сигналы они получают от блоков управления (БРП). К блоку БПЧ производится подключение датчиков давления для обеспечения процесса регулирования давления.

3. Вспомогательные блоки. К этим блокам относится блок АВР. Устанавливается обычно в шкафу ШПЧ, один блок на весь тепловой пункт. Обеспечивает питанием систему автоматизации теплового пункта, пожарную электрозадвижку, цепи аварийного освещения.

Лицевая панель блоков БПП, БРП, БТЗ

Лицевая панель блоков
БПП, БРП, БТЗ

Лицевая панель блока Б ПЧ2 (на 2 насоса)
Лицевая панель блока БПЧ2
(на 2 насоса)

Блок  управления  асинхронным  электродвигателем  нерегулируемый  нереверсивный  (БНН) предназначен для управления механизмами с нереверсивными асинхронными электродвигателями (насосы, вентиляторы и т.п.). Блок обеспечивает защиту цепей электродвигателя от коротких замыканий (с помощью автоматического  выключателя)    и  защиту  от  перегрузки  по  току  (с  помощью  теплового  реле).  Блок обеспечивает управление электродвигателем в двух режимах – местном и дистанционном. В местном режиме  управление  осуществляется  от  кнопок  на  двери  щита,  в  дистанционном – от  системы автоматизации ЦТП.
Схема силовых цепей блока

Схема силовых
цепей блока
На переключателе выбора режима предусмотрен контакт, информирующий систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме блока предусмотрено подключение выключателя безопасности, устанавливаемого рядом с управляемым электродвигателем.
Схема подключения блока для работы с прибором «Мастер»

Схема подключения блока для работы с прибором «Мастер»
Схема подключения блока для работы с прибором «Текон»

Схема подключения блока для работы сприбором «Текон»

Блок  управления  асинхронным  электродвигателем  нерегулируемый  реверсивный  (БНР) предназначен  для  управления  механизмами  с  реверсивными  асинхронными  электродвигателями (электрозадвижки, регулирующие вентили и т.п.). Блок обеспечивает защиту цепей электродвигателя от коротких замыканий (с помощью автоматического выключателя)  и защиту от перегрузки по току (с помощью теплового реле). Блок обеспечивает управление электродвигателем в двух режимах – местном и дистанционном.  В  местном  режиме  управление  осуществляется  от  кнопок,  установленных  рядом  с управляемым  механизмом,  в  дистанционном – от  системы  автоматизации  ЦТП.  В  схеме  блока предусмотрена возможность подключения концевых выключателей, отключающих электродвигатель при достижении механизмом конечных положений. В схеме блока предусмотрено подключение выключателя безопасности, устанавливаемого рядом с управляемым электродвигателем.

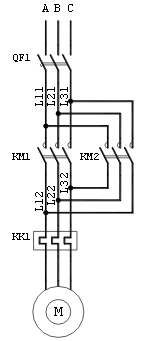

Схема силовых цепей блока

Схема силовых цепей блока

Схема подключения блока для работы с прибором «Мастер», «Текон». Для прибора «Мастер» клеммы 12 и 13 не используются.

Схема подключения блока для работы с прибором «Мастер», «Текон».

Для прибора «Мастер» клеммы 12 и 13 не используются.

Блок управления частотно-регулируемым электроприводом (БРП) предназначен для управления нереверсивными  асинхронными  электродвигателями  (насосы,  вентиляторы  и  т.п.)  с  возможностью регулирования  частоты  вращения  управляемого  электродвигателя.  Блок  предназначен  для  совместной работы  с  блоком  управления  преобразователем  частоты  (БПЧ).  Блок  обеспечивает  защиту  цепей электродвигателя  от  коротких  замыканий  (с  помощью  автоматического  выключателя)    и  защиту  от перегрузки по току (с помощью теплового реле), а также защиту цепей питания преобразователя частоты (с помощью  автоматического  выключателя).  Блок  обеспечивает  управление  электродвигателем  в  двух режимах – местном и дистанционном. В местном режиме управление осуществляется от кнопок на двери щита  (имеется  возможность включения  насоса  в  регулируемом  и  нерегулируемом  режиме),  в дистанционном – от  системы  автоматизации  ЦТП.  На  переключателе  выбора  режима  предусмотрен контакт, информирующий систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме  блока предусмотрено  подключение  выключателя  безопасности,  устанавливаемого  рядом  с управляемым электродвигателем.

Схема силовых цепей блока

Схема силовых цепей блока

Схема подключения блока для работы с прибором «Мастер»

Схема подключения блока для
работы с прибором «Мастер»
Схема подключения блока для работы с прибором «Текон»

Схема подключения блока для работы с
прибором «Текон»

Блок управления  преобразователем  частоты  (БПЧ) предназначен  для  регулирования  частоты вращения  асинхронного  электродвигателя  путем  изменения  величины  и  частоты  подаваемого  на электродвигатель напряжения. Блок устанавливается один на группу насосных агрегатов (ХВС, ГВС или ЦНО) и работает совместно с блоками управления частотно-регулируемым электроприводом (БРП). Блок обеспечивает  регулирование  частоты  электродвигателя  в  зависимости  от  давления  на  выходе  группы насосных агрегатов (ХВС, ГВС) или перепада давления на насосном агрегате (ЦНО). Задание требуемого давления (перепада) осуществляется с помощью цифро-аналогового задатчика, установленного на двери щита. В схеме блока предусмотрена возможность переключения электродвигателя в нерегулируемый режим при неисправности преобразователя частоты. Включение насоса в нерегулируемом режиме отображается лампой на двери щита.

Схема силовых цепей блока БПЧ2 (на 2 насоса)

Схема силовых цепей
блока БПЧ2 (на 2 насоса)



Схема подключения блока БПЧ2 (на 2 насоса)

Схема подключения блока
БПЧ2 (на 2 насоса)
Схема силовых цепей блока БПЧ3 (на 3 насоса)

Схема силовых цепей блока
БПЧ3 (на 3 насоса)
Схема подключения блока БПЧ3 (на 3 насоса)

Схема подключения блока БПЧ3 (на 3 насоса)

Для  насосов  ХВС,  ГВС,  пожарных  и  т.п.  устанавливается  один  датчик  давления  на  группу.  Он подключается к клеммам 21(+), 22(-) блока БПЧ2, 31(+), 32(-) блока БПЧ3.

Для  насосов  ЦНО  устанавливается  два  датчика  давления – на  входе  и  выходе  группы  насосных агрегатов. Датчик на выходе насосов подключается к клеммам 21(+), 22(-) блока БПЧ2, 31(+), 32(-) блока БПЧ3, датчик на входе насосов подключается к клеммам 23 (+), 24(-) блока БПЧ2, 33(+), 34(-) блока БПЧ3.

Блок  управления  асинхронным  электродвигателем  с  пуском  двигателя  методом  звезда-треугольник (БТЗ).

Схема силовых цепей блока

Схема силовых цепей
блока
Блок аналогичен блоку БНН, но имеет дополнительный магнитный пускатель, осуществляющий  перекоммутацию  обмоток  электродвигателя  со  звезды  на треугольник в процессе разгона через заданную выдержку времени (1..30сек).

Применяется для электродвигателей, рассчитанных на напряжение 380/660В — например, по требованию фирмы Grundfos, насосы мощностью 5,5кВт и более должны пускаться методом звезда-треугольник.

Схема подключения блока для работы с прибором «Мастер»

Схема подключения блока для работы с прибором «Мастер»
Схема подключения блока для работы с прибором «Текон»

Схема подключения блока для работы с прибором «Текон»

Блок  автоматического  ввода  резерва  (БАВР) предназначен  для  автоматического  переключения нагрузки  на  резервный  ввод  при  неисправности  (исчезновение  напряжение,  обрыв  одной  из  фаз, неправильное чередование фаз) основного. Блок устанавливается в шкафу ШПЧ, в шкафах РШУ-1 и РШУ-2 устанавливаются автоматические выключатели, к которым подключают вводные линии блока.

Внешний вид блока

Внешний вид блока
Схема БАВР

Блоки БНН и БРП имеют дополнительные исполнения:
• БНН-Т и БРП-Т — в типовые блоки добавлен модуль позисторной защиты (электронный блок, отключающий насос при перегреве термодатчика, встроенного в обмотки двигателя; применяется с насосами Grundfos).
• БНН-П и БРП-П — в типовые блоки добавлено устройство плавного пуска электродвигателя (для БРП — в цепь работы насоса от сети).
• БНН-ПТ и БРП-ПТ — в блоки добавлены и модуль позисторной защиты и устройство плавного пуска.



 Параметры блоков управления БНН, БРП и БНР приведены в таблице:
Типовой индекс Мощность подключаемого двигателя, кВт Номинальный ток, А Пределы регулирования теплового реле Автоматический выключатель Пускатель Тепловое реле
01 0,18 0,66 0,61-1 AE2036M 1,6А ПМЛ1100 РТЛ-1005
02 0,37  1,2  0,95-1,6 AE2036M  2А ПМЛ1100 РТЛ-1006
03 0,75  1,7  1,5-2,6  AE2036M 3,15А  ПМЛ1100  РТЛ-1007
03 1,5  3  2,4-4  AE2036M 4А  ПМЛ1100  РТЛ-1008
05 2,2  5  3,8-6  AE2036M 8А  ПМЛ1100  РТЛ-1010
06 3,0  6  5,5-8  AE2036M 8А  ПМЛ1100  РТЛ-1012
07 4,0  8  7-10  AE2036M 10А  ПМЛ1100  РТЛ-1014
08 5,5  11  9,5-14  AE2036M 16А  ПМЛ1100  РТЛ-1016
09 7,5  15  13-19  AE2036M 20А  ПМЛ2100  РТЛ-1021
10 11,0  21  18-25  AE2046M 31,5А  ПМЛ2100  РТЛ-1022
11 15,0  29  23-32  AE2046M 40А  ПМЛ3100  РТЛ-2053
12 18,5  36  30-41  AE2046M 50А ПМЛ3100 РТЛ-2055
13 22,0  43  38-52  AE2046M 63А  ПМЛ4100  РТЛ-2057
14 25,0  49  47-64  AE2046M 63А ПМЛ4100 РТЛ-2059
15 30,0  59  54-74  AE2056MM 80А  ПМЛ4100 РТЛ-2061
16 37,0  73  75
ВА57-35 100А
 ПМ 12-100  РТТ-ЗП
17 45,0  90  100 ВА57-35 125А  ПМ 12-100 РТТ-ЗП



В данной таблице указана пуско-защитная аппаратура отечественного производства.
